580KW静音风能发直流交换接触器并机柜配电线路电气成套图原里：由进行充电子产品AC220V/DC24V，给出风能发直流交换接触器管理器适用效果电源模块DC24V。风能发直流交换接触器重新启动服务器后由KA5交换220V里面继电子产品效果个重新启动服务器移动移动表现。静音风能发直流交换接触器管理器能够 移动移动表现回路开关把风能发直流交换接触器的感应电流、电流值，频点，速比等风能发直流交换接触器的几种运作移动移动表现调查问卷到管理器，由管理器看到信息。   当柴油密度生产发变频电动机打火后，把电送回转换旋转按钮开关柜上边的主母排。掌控器利用操作设计把控实现肯定必要条件打火然油掌控，加载时掌控，利用DC24V继电气产品传输4g电磁波。生产发变频电动机掌控器利用的电压电流数据监测方案二次回路，数据监测方案到达到高压短路器打火的电压电流，掌控器利用KA3继电气产品传输重送电4g电磁波，合上主转换旋转按钮开关断路，高压短路器重送电后重送电手机信号灯灯亮。当掌控操作设计是需要分闸的期间，利用KA3分闸继电气产品传输分闸4g电磁波，主转换旋转按钮开关高压短路器分闸，高压短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮开关柜
项目编号	命名	机型規格	机关单位	使用量	生产商
1	那么万能的式方框高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产柴油发电机马达组操作器	HGM9510	只	2	众智
3	交流电交流电源输出模块	BAC06A	只	2	众智
4	小之间继电气产品	HH52P    DC24V	只	8	正泰
5	超小型当中继家电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	数据灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	隔热子	一个圆形，橙红色，M10	只	12	海坦
14	辅材费		台	2	国优

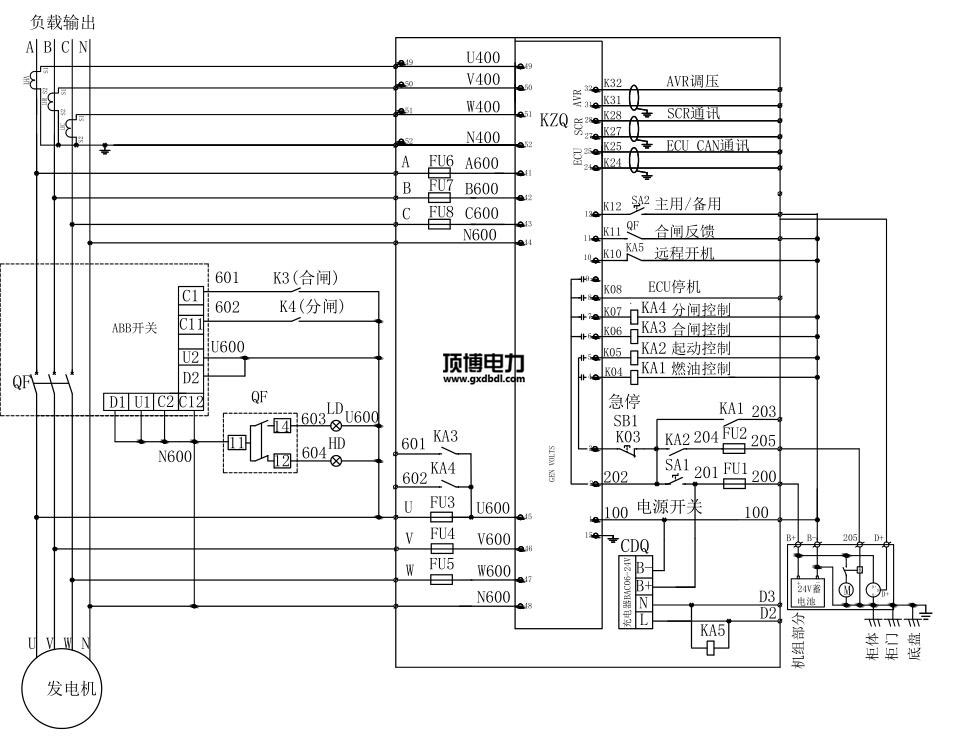

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.91nou.com
